產品展示

萬能支架

說明：
    使用萬能支架可擴大操作範圍，任意方向觀察物體，有四種萬能支架供用戶選擇。

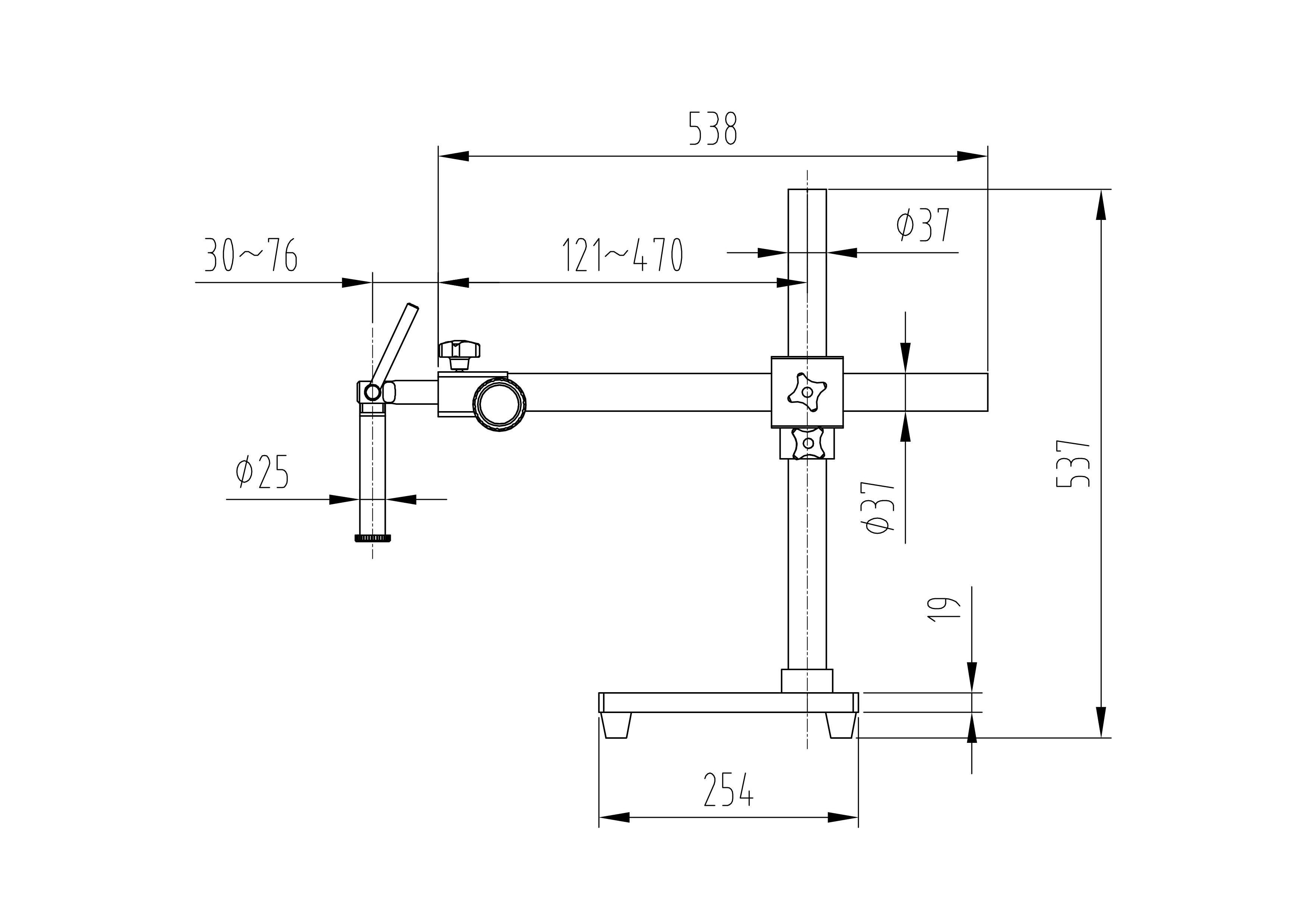

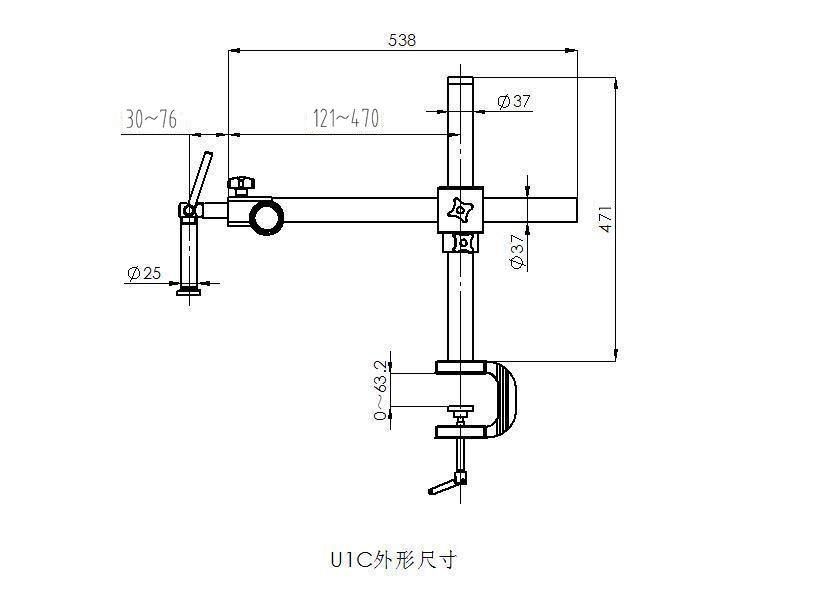

  型號名稱：U1萬能支架或U1c萬能支架
  說明：
  · 鑄鐵底座，防鏽耐磨金屬立柱，鋁合金橫杆。
  · 與升降組SF1配合使用，可任意方向觀察物體，
  · 擴大觀察範圍
  · 底座尺寸：254×254×40mm（配U1）
  · U型夾最大夾緊厚度：63.2mm（配U1c）
  · 立柱高度：475mm，直徑：Φ37mm
  · 橫杆帶齒輪齒條伸縮調節，伸縮長度最短560mm，最長605mm，直徑：Φ37mm
  · 吊杆配合孔尺寸：Φ25mm

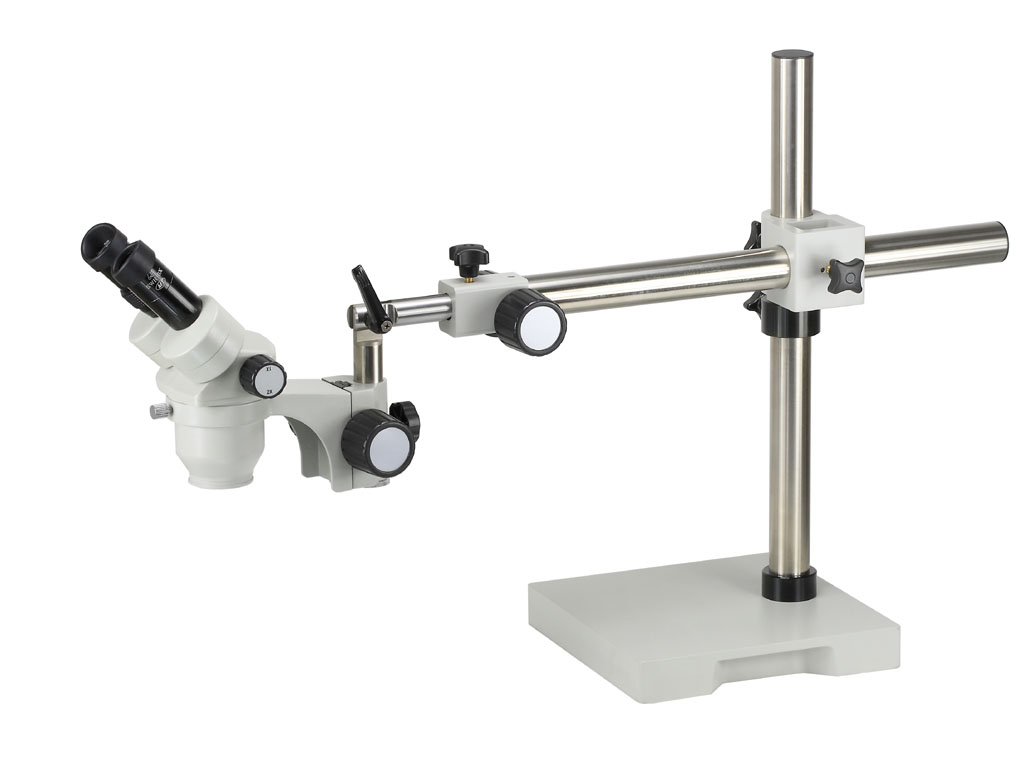

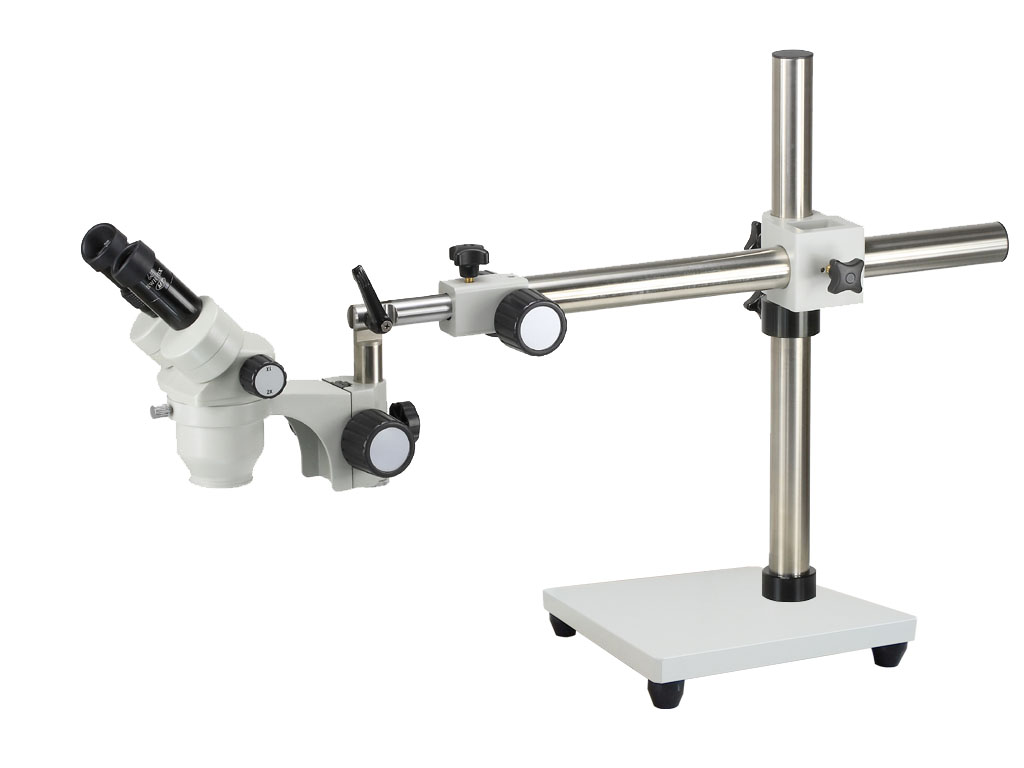

U1萬能支架應用示例

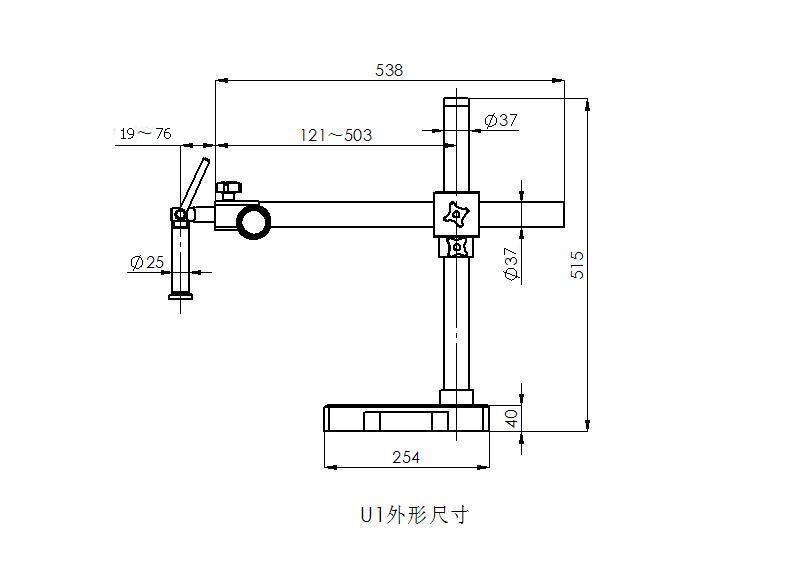

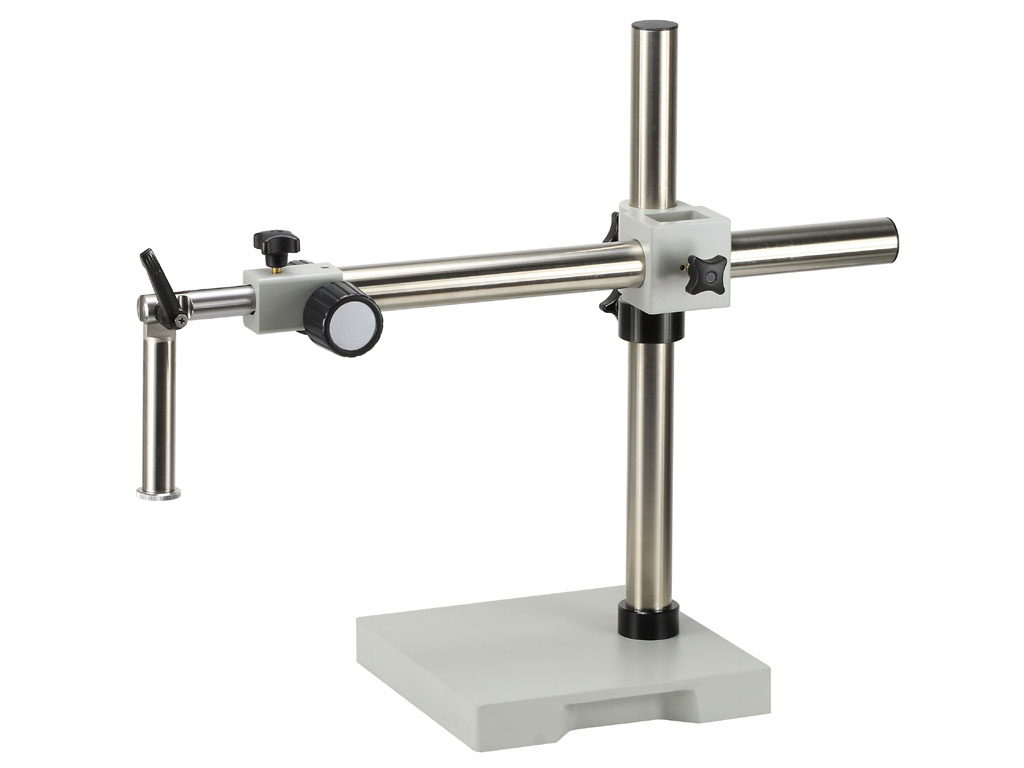

U1

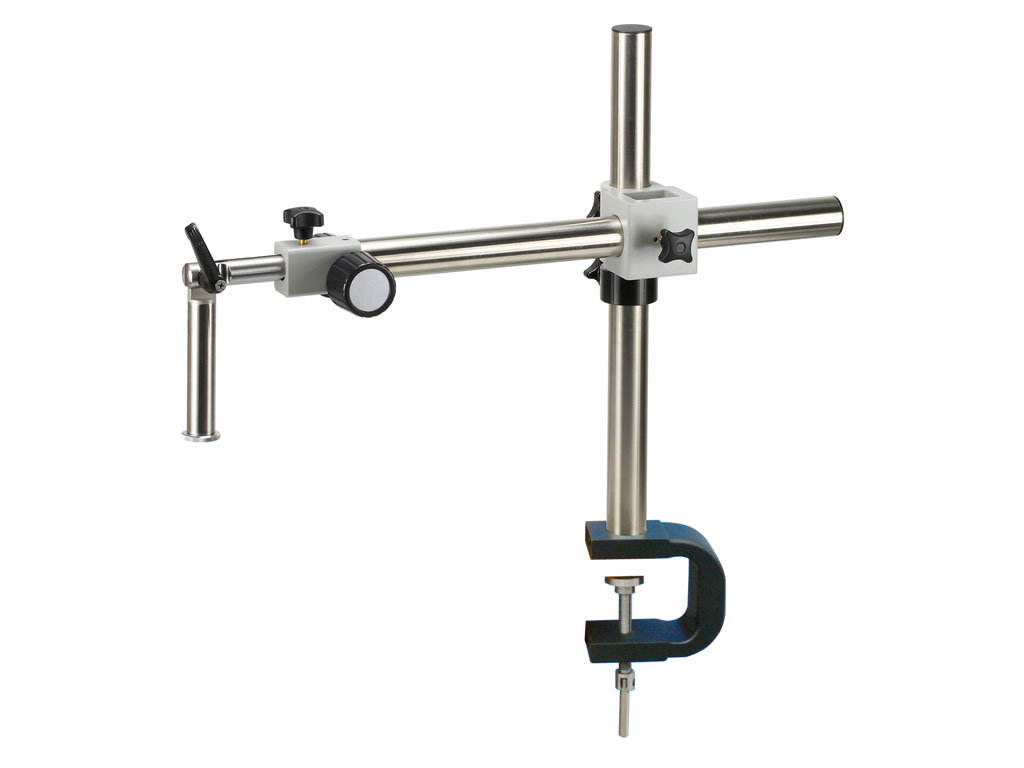

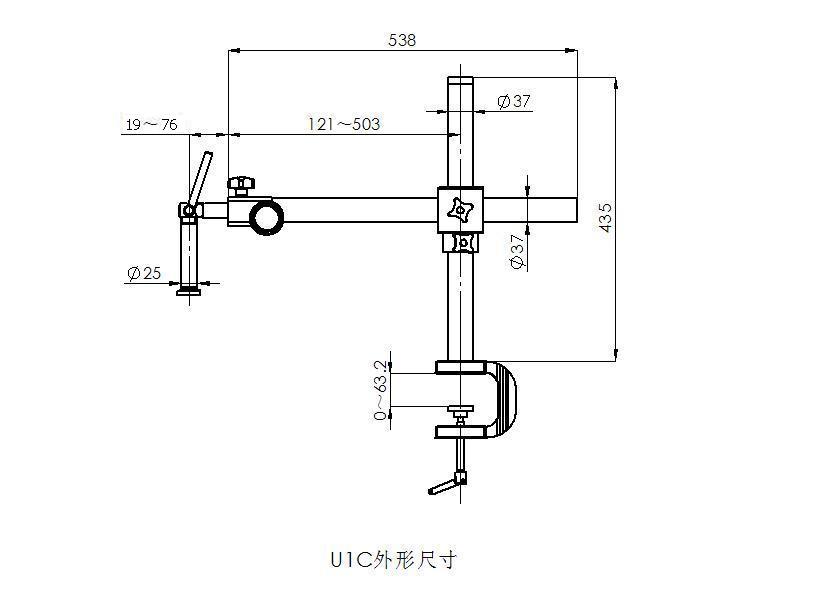

U1c

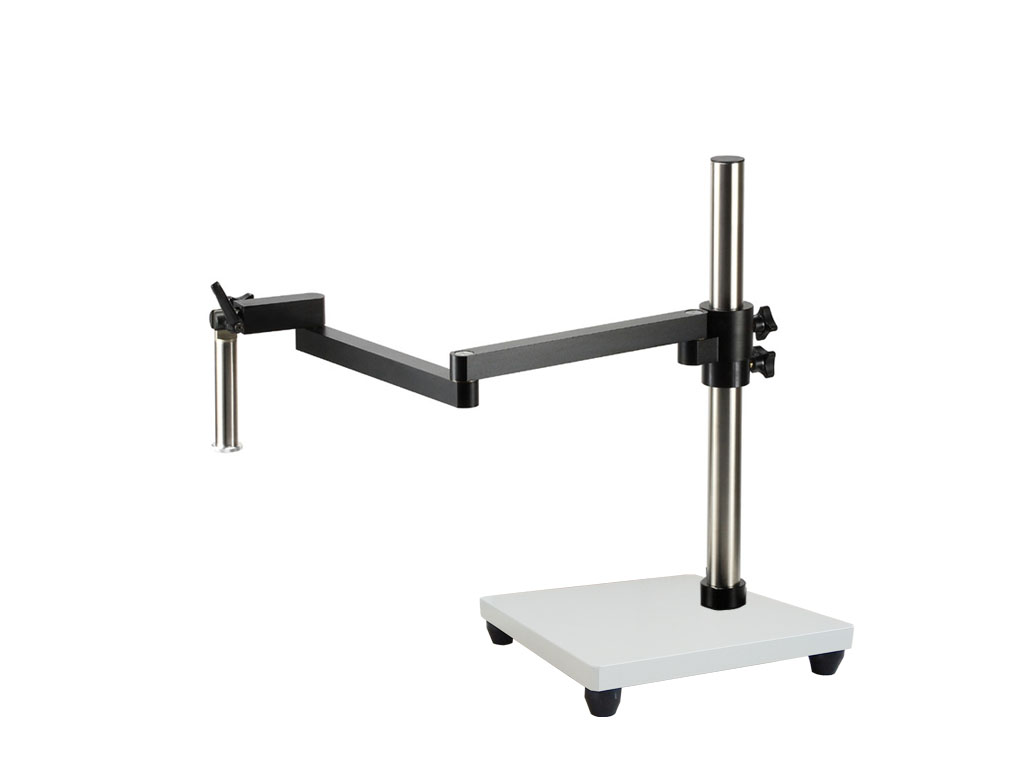

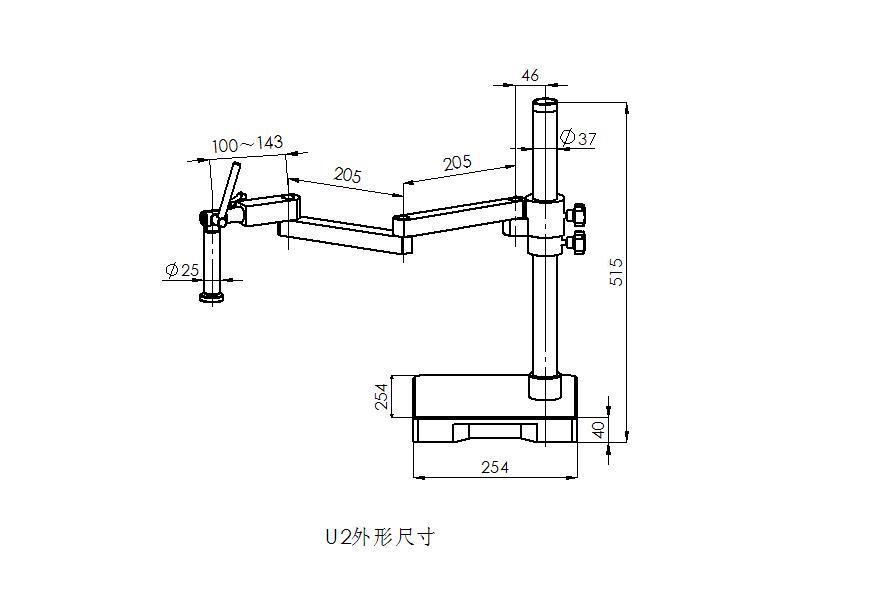

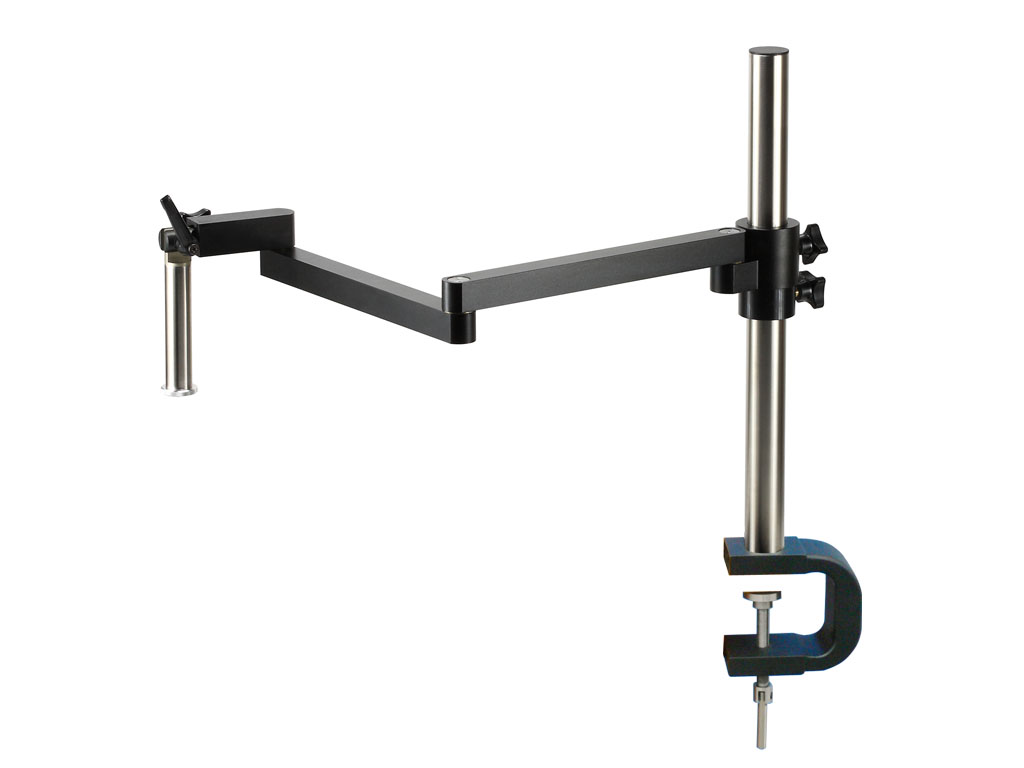

  型號名稱： U2萬能支架或U2c萬能支架
  說明：
  ·鑄鐵底座，防鏽耐磨金屬立柱，鋁合金伸縮橫臂。與升降組SF1配合使用，可任意方向觀察物體，擴大觀察範圍.
  ·底座尺寸：254×254×40mm（配U2）
  ·U型夾夾緊最大厚度：63.2mm（配U2c）
  ·立柱高度：475mm，直徑：Φ37mm
  ·吊杆配合孔尺寸：Φ25mm

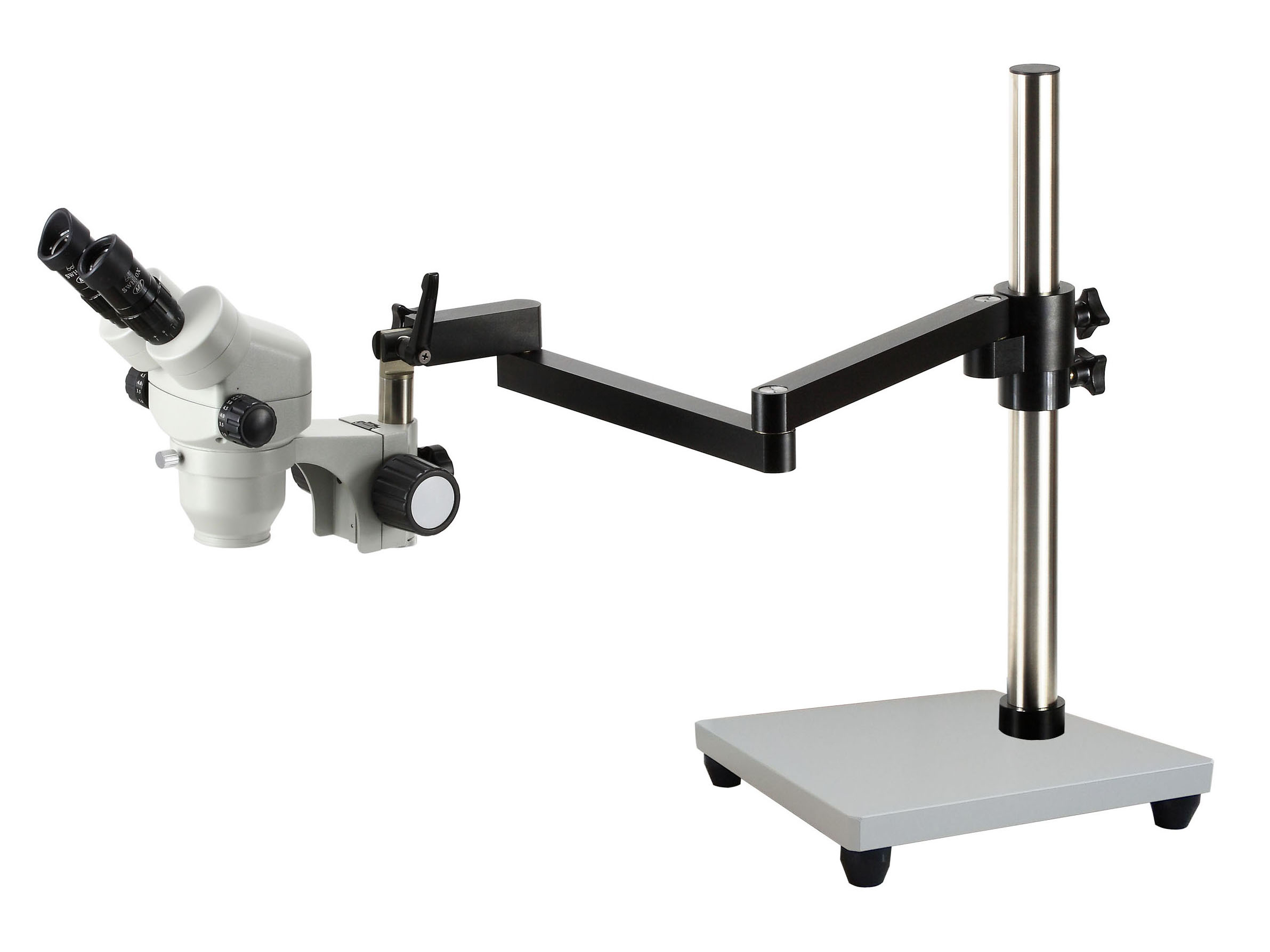

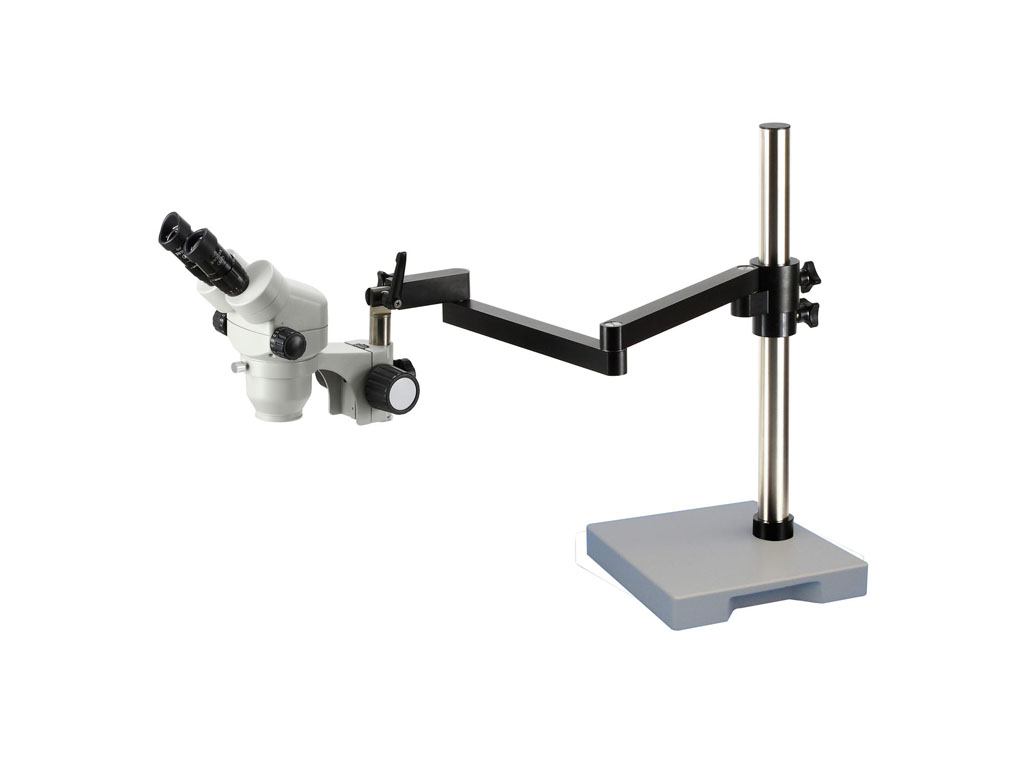

U2萬能支架應用示例

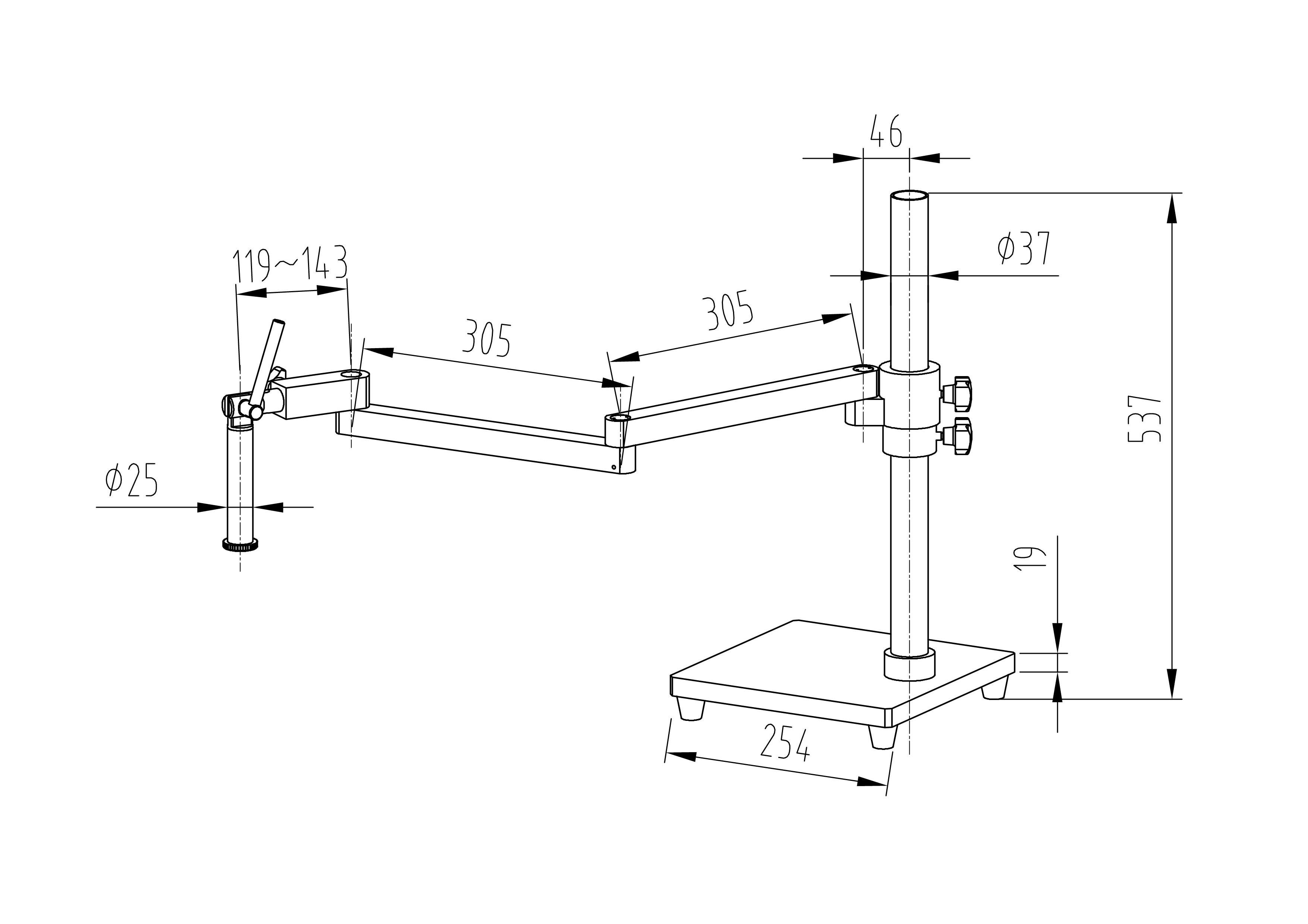

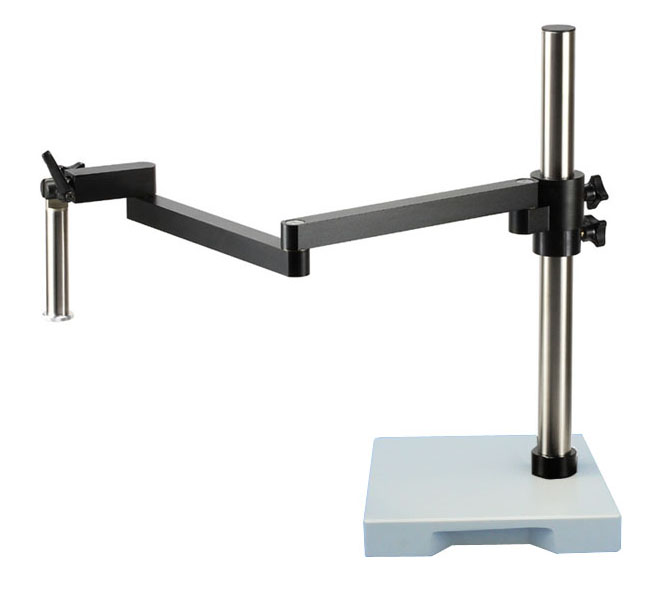

U2

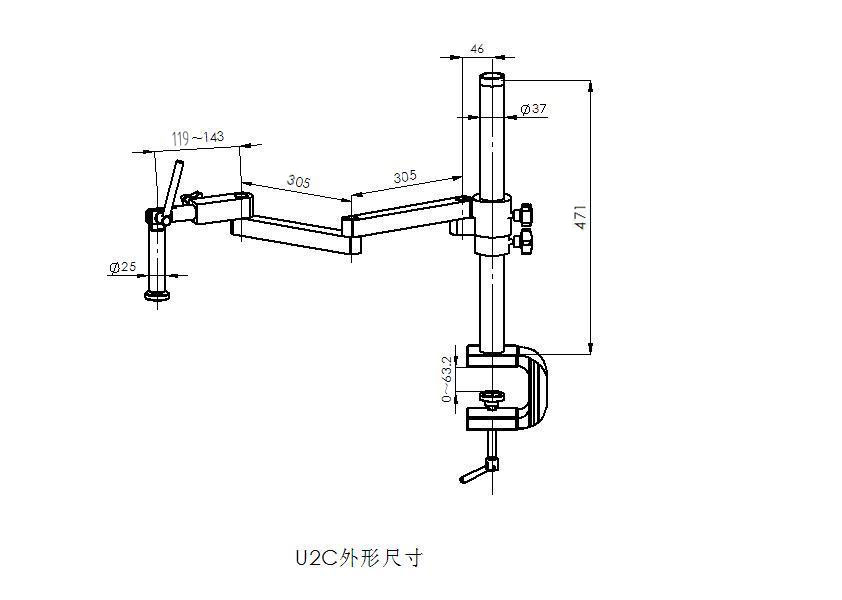

U2c

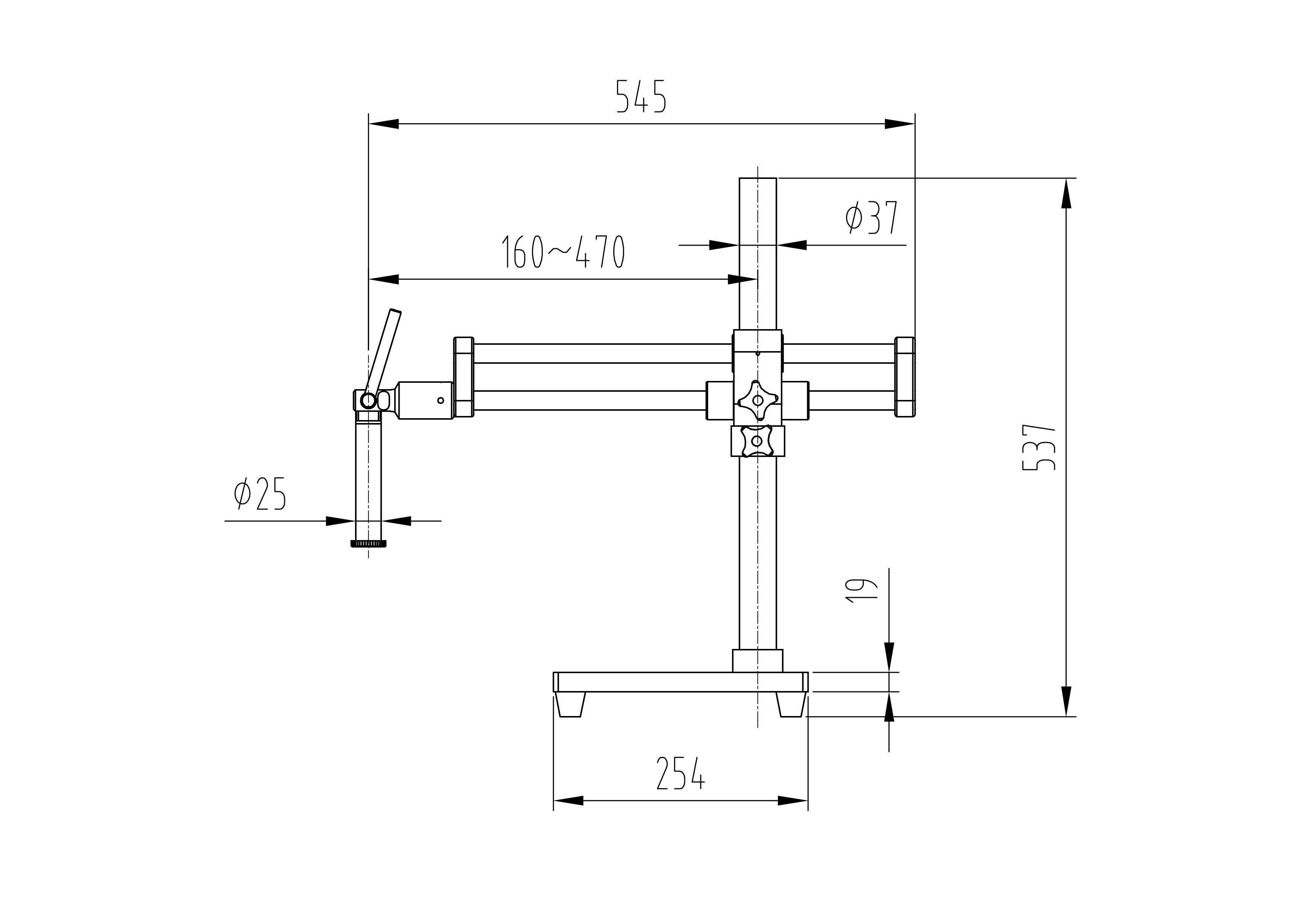

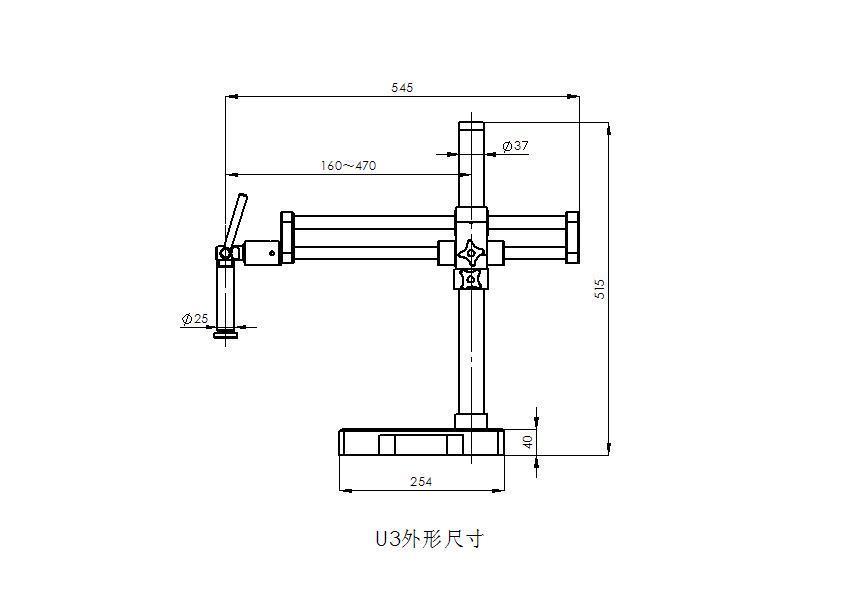

  型號名稱：U3萬能支架或U3c萬能支架
  說明：
  ·鑄鐵底座，不鏽鋼雙橫杆，精密滑動 軸承，確保拉動靈活。
  ·底座尺寸：254×254×40mm（配U3）
  ·U型夾最大夾緊厚度：63.2mm（配U3c）
  ·立柱高度：550mm，直徑：Φ37mm
  ·雙橫杆長度：460mm，直徑：Φ19.05mm
  ·吊杆配合孔尺寸：Φ25mm

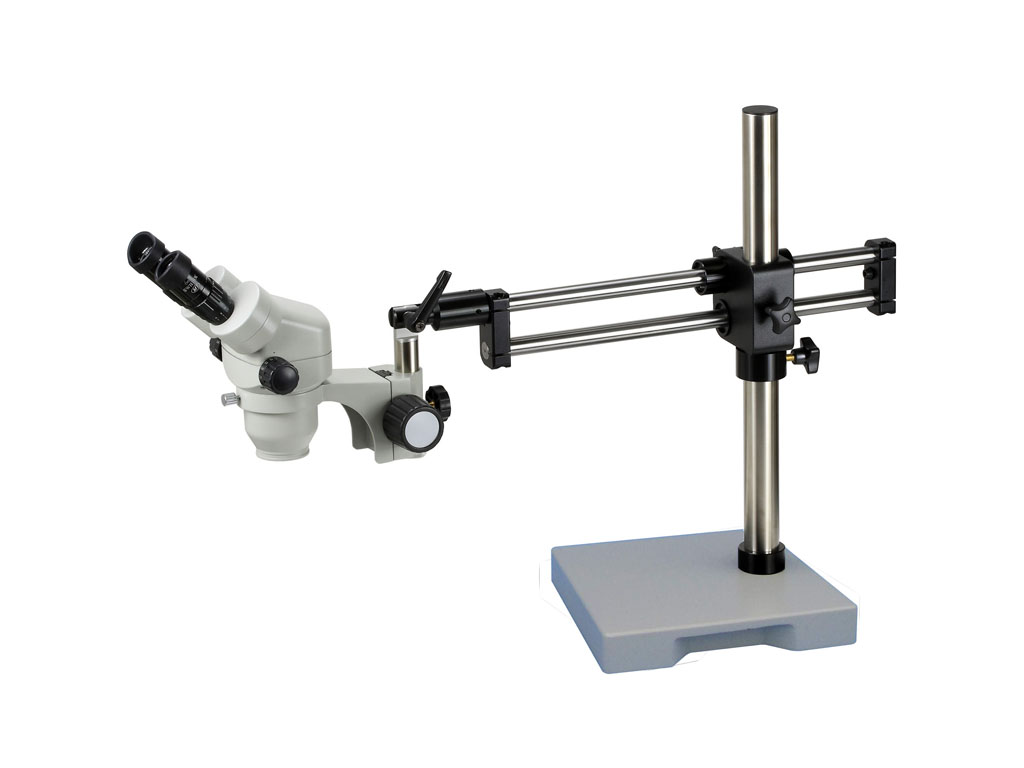

U3萬能支架應用示例




U3

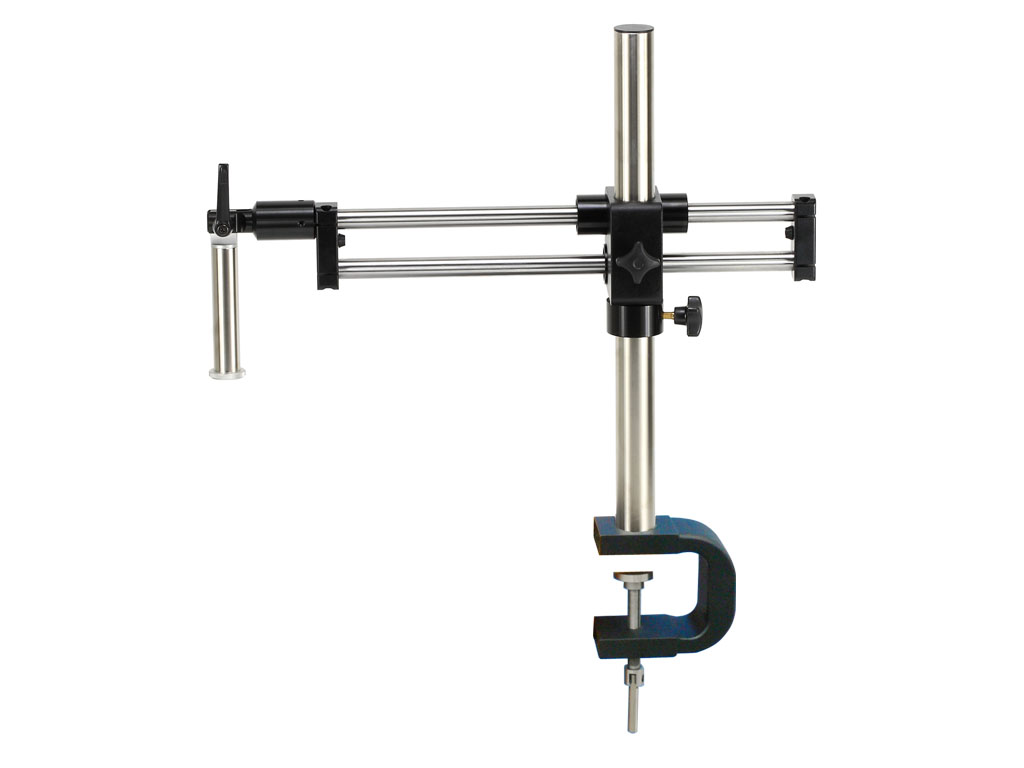

U3c

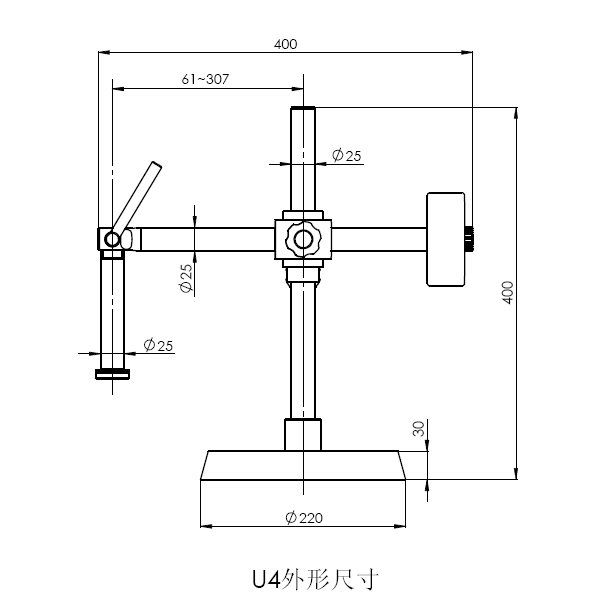

  型號名稱：U4小型萬能支架
  說明：
· 鑄鐵底座，防鏽耐磨金屬立柱、橫杆。與升降組SF1配合使用，可任意方向觀察物體，擴大觀察範圍
· 底座尺寸：Φ220mm，高度：30mm
· 立柱高度：345mm，直徑：Φ25mm
· 橫杆長度：345mm，直徑：Φ25mm
· 吊杆配合孔尺寸：Φ25mm

U4萬能支架應用示例

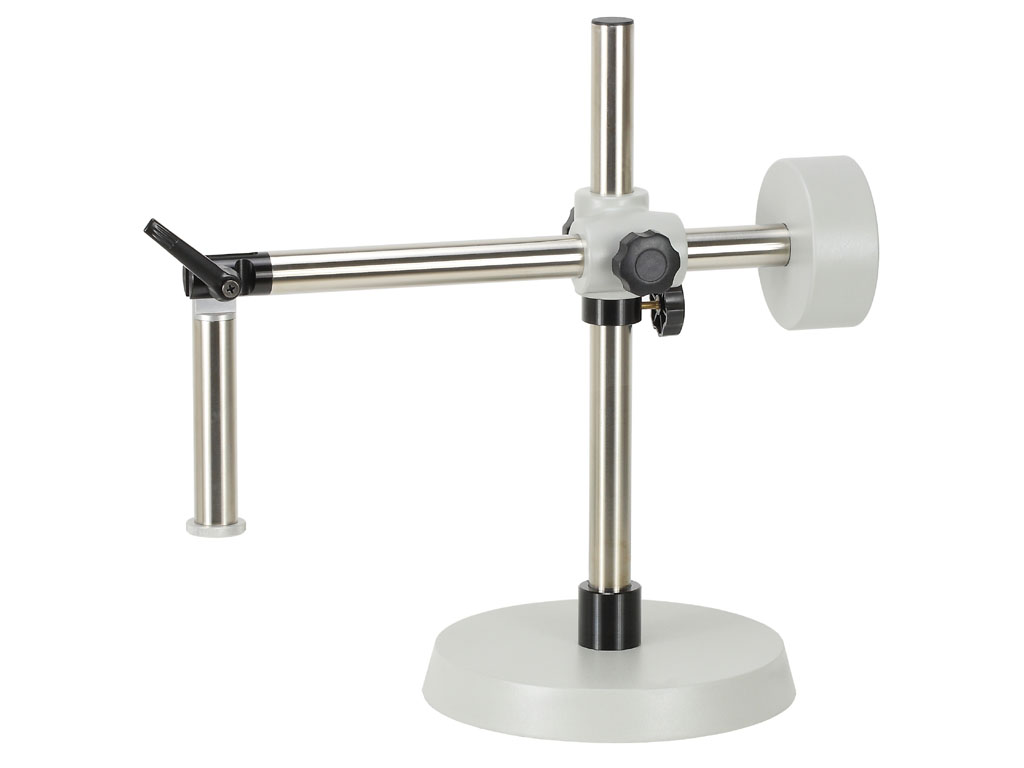

U4
